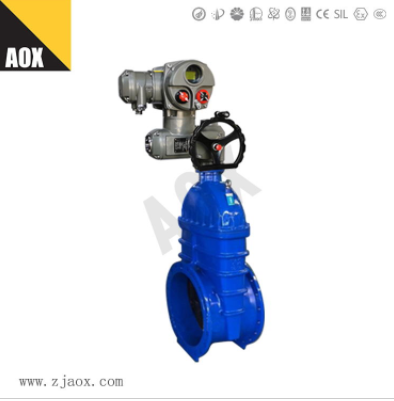

軟密封電動閘閥的產品原理

軟密封電動閘閥，工業用閥，軟密封電動閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , Zui常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 公稱通徑為 DN50～DN1200, 使用溫度：≤200℃。

軟密封電動閘閥的產品原理

楔式閘閥的閘板可以做成一個整體，叫做鋼性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

軟密封電動閘閥分為明桿軟密封電動閘閥和暗桿軟密封電動閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。本類閥門在管道中一般應當水平安裝。
